DSF電液動三通分料器

概述

DSF-A(B、C、D、E)型電液動三通分料器采用了電液推桿作動力源。因其具有自動過載保護性能，當運行受阻時，油路中壓力增高到調定的限額，溢流閥迅速而準確地溢流，實行過載保護。電機運轉在額定值內不會燒毀。當推桿運行至調定行程終端時，電液推桿油路集成塊中設計了自鎖機構，電機停止，活塞桿則自鎖在此位置上，處于保壓狀態。其中DSF-A(B)型電液動三通分料器可用于物料換向／分流。且允許在有料流通過時換向；DSF-(D、E)型電液動三能分料器可用于物料換向分流，并且有閘門的功能；同時控制物料切斷或同時流通的作用。工作原理是通過電液推桿帶動三能分料器的轉軸機構，來控制翻板翻轉，達到物料換向的作用。本產品可以直接將上部法蘭接在膠帶機頭部漏斗下或其它設備下料接口處，其一般用于在堆比重小于等于2.8t/m3且磨琢性較大、工作環境惡劣的條件下。考慮到其結構尺寸大、重量大(耐磨襯板較厚)，上部法蘭無法承受自身重量，使用須根據實際情況另加支承。

特點

1、設計合理，規格、型號多樣，產品系列化，便于選型，通用、綜合配套性強，操作簡便，易于維修。
　　2、如果所有閘門配置電液動式回轉驅動器或電液推桿為動力源，能使閘門啟閉快速、靈活，且又具有帶負荷啟動能力以及超載保護功能。可避免燒壞電機，設備運行平穩、可靠。整機結構緊湊，重量輕、耗電省、噪音小、安裝方便。
　　3、全液支傳動，其推、拉力均可實現無極調節，驅動力范圍廣。可精確調節往復行程，位置自鎖，通過調節閘門開啟度，控制閘門流量
　　4、投資小。因為所有型號閘門均規范化設計，系列化生產，有利于降低成本，而且單體的閘門可配置一臺或數臺電液動式回轉驅動器或電液推桿，即可實現全液動傳動。不需專門設液壓站，無任何的附屬設備。
　　5、應用范圍廣泛。由于考慮閘門可能在各種環境下工作，所以在設計中盡量擴大了閘門的型號、規格、品種、系列的配套設計，可廣泛適用于各行業的散狀料的貯運。
　　6、散狀料閘門所配電淮動式回轉驅動器或電液推桿能夠實現行程控制、信號顯示；無程集中控制、數字顯示；或 4 － 20mA 微機控制。

參數

●主要性能參數

單位：mm

適用介質	含塵固體顆粒或粉料	電源電壓	380V50HZ
適用溫度	≤350℃	調節特性	常規情況二位開關式
電液推桿型號	DYT系列		特殊情況4—20mA電信號

●外形及尺寸

DSF電液動三通分料器(A、B型)外形圖

表一電液動三通分料器技術參數表(A、B)型

型號	W mm	對應膠帶機寬度 mm	a°	主要尺寸mm															電液推桿型號	功率 kW
型號	W mm	對應膠帶機寬度 mm	a°	C	H	M	A	F	P	D	L	J	E	t1	t	n	Φ	b	電液推桿型號	功率 kW
DSF50A(B)45	450×450	B=500	45	265	458	426	206	831	200	193	375	150	100	8	6	12	14	30	DTY700-215	1.1
DSF-50A(B)50			50	269	502	447	197	826	200	182	418								DTYT00-215
DSF50A(B)55			55	270	556	477	187	821	200	171	471								DTY700-215
DSF-50A(13)60			60	320	715	526	214	850	250	161	640								DTYT00-245
DSF-50A(13)70			70	297	954	711	193	829	300	138	868								DTY700-225
DSF65A(B)45	600×600	B=650	45	353	598	655	250	873	250	245	500	150	100	8	8	16	14	30	DTY1000-255	1.1
DSF-65A(B)50			50	364	661	686	241	868	250	227	566								DTY1000-255
DSF-65A(B)55			55	373	742	734	273	904	300	209	650								DTY1000-295
DSF65A(B)60			60	428	935	809	252	889	300	194	856	250							DTY1000-285
DSF-65A(B)70			70	414	1302	1104	22l	858	350	165	1212	250							DTY1000-255
DSF-80A(B)45	700×700	B=800	45	389	655	742	300	958	300	266	550	150	120	8	10	16	18	35	DTY1750-315	1.5
DSF-80A(B)50			50	403	725	778	289	942	300	245	627								DTY1750-295
DSF-80A(B)55			55	414	816	832	273	934	300	225	721								DTY1750-295
DSF-80A(B)60			60	471	1022	916	294	960	350	206	943	250							DTY1750-325
DSF-80A(B)70			70	461	1440	1253	253	919	400	174	1349	250							DTY1750-285
DSF-100A(B)45	800×800	B=1000	45	389	655	742	300	958	300	266	550	150	120	8	10	16	18	35	DTY1750-315	2.2
DSF-100A(B)50			50	403	725	778	289	942	300	245	627								DTY1750-295
DSF-100A(B)55			55	414	816	832	273	934	300	225	721								DTY1750-295
DSF-100A(B)60			60	471	1022	916	294	960	350	206	943	250							DTY1750-325
DSF-100A(B)70			70	461	1440	1253	253	919	400	174	1349	250							DTY1750-285
DSF120A(B)45	900×900	B=1200	45	424	730	847	298	952	300	306	600	150	120	8	6	12	14	30	DTYl750—305	2.2
DSF-120A(B)50			50	441	809	888	286	946	300	284	686								DTYl750—305
DSF-120A(B)55			55	455	911	951	271	933	300	261	793								DTYl750—295
DSF-120A(B)60			60	515	1133	1046	290	958	350	241	1029	250							DTYl750—325
DSF-120A(B)70			70	508	1598	1422	283	949	450	202	1486	250							DTYl750—315
DSF-140A(B)45	1000×1000	B=1400	45	459	786	929	299	957	300	327	650	150	120	8	10	20	18	35	DTYl750—315	2.2
DSF-140A(B)50			50	479	852	954	338	997	350	281	746								DTYl750—355
9SF-140A(B)55			55	496	985	1044	317	976	350	277	864								DTYl750—335
DSF-140A(B)60			60	558	1220	1149	334	1000	400	254	1116	250							DTYl750—365
DSF-140A(B)70			70	555	1736	1568	316	981	500	211	1624	250							DTY1750—345

表二電液動三通分料器技術參數表(C、D、E)型

型號	W mm	對應膠機寬度 mm	a°	主要尺寸mm																		電液推桿型號
型號	W mm	對應膠機寬度 mm	a°	W1	W2	C	H	A	F	F1	P	D	L	J	V	M	E	n	Φ	N	S	電液推桿型號
DSF-50C(D、E)45	450×450	B=500	45	600	750	534	637	283	547	699	200	103	755	375				12	14	3	30	DTY700-305
DSF-50C(D、E)60			60			495	818	250	512	647	250	-39	990	300								DTY700-270
DSF-65C(D、E)45	600×600	B=650	45	750	900	627	76l	354	617	804	250	134	887	415	200	100	160	12	14	3	30	DTY700-375
DSF-65C(D、E)60			60			580	985	300	562	722	300	-20	1160	320								DTY700-320
DSF-80C(D、E)45	700×700	B=800	45	900	1100	763	888	424	687	909	300	125	1079	515				16	14	4	30	DTY1500-440
DSF-80C(D、E)60			60			712	1160	350	612	797	350	-73	1424	409								DTY1500-375
DSF-100C(D、E)45	800×800	B=1000	45	1000	1200	834	979	424	787	1009	300	145	1179	551	250	120	180	16	14	4	30	DTY1500-440
DSF-100C(D、E)60			60			779	1289	400	762	972	400	-60	1158	432								DTY1500-420
DSF-120C(D、E)45	900×900	B=1200	45	1200	1500	1054	1140	495	857	1115	350	86	1490	736				16	18	4	35	DTY1750-510
DSF-120C(D、E)60			60			986	1507	450	812	1047	450	-201	1972	596								DTY1750-475
DSF-140C(D、E)45	1000×1000	B=1400	45	1300	1600	1126	1233	566	932	1255	400	107	1592	772	300	150	200	20	18	5	35	DTY1750-595
DSF-140C(D、E)60			60			1042	1619	450	812	1047	450	-186	2084	609			800	800	609	609	609	DTY1750-475

表三電液動三通分料器技術參數表(F)型

型號	W mm	N	S	a°	主要尺寸mm									電液推桿型號
型號	W mm	N	S	a°	n一Ф	C	H	M	G	A	P	D	L	電液推桿型號
DSF一20F45	200×200	2	134	45	8一Ф14	290	560	385	308	106	150	200	410	DTY500-200
DSF一20F60	200×200	2	134	60	8一Ф14	300	740	450	308	156	180	220	480	DTY500-200
DSF一25F45	250×250	2	159	45	8一Ф14	339	660	455	358	128	180	230	480	DTY500-200
DSF一25F50	250×250	2	159	50	8一Ф14	354	730	540	358	212	220	250	550	DTY500-215
DSF一30F45	300×300	2	186	45	8-Ф14	389	760	525	412	156	220	260	550	DTY500-200
DSF一30F50	300×300	2	186	50	8-Ф14	399	800	620	412	243	250	250	620	DTY500-250
DSF一40F45	400×400	3	158	45	12-Ф14	502	1000	665	522	177	250	350	710	DTY700-310
DSF一40F50	400×400	3	158	50	12-Ф14	540	1170	795	522	290	300	410	840	DTY700-215
DSF一50F45	500×500	3	192	45	12-Ф14	587	1170	810	624	212	300	410	830	DTY700-350
DSF一50F50	500×500	3	192	50	12-Ф14	630	1380	965	624	340	350	480	980	DTY700-250
DSF一60F45	600×600	3	228	45	12-Ф14	693	1380	950	732	250	350	480	980	DTY700-250
DSF一60F50	600×600	3	228	50	12-Ф14	739	1600	1140	732	386	400	560	1150	DTY700-400
DSF一70F45	700×700	4	195	45	16-Ф19	792	1570	1090	836	283	400	550	1120	DTY700-300
DSF一70F50	700×700	4	195	50	16-Ф19	836	1840	1320	836	437	450	640	1300	DTY1000-450
DSF一80F45	800×800	4	220	45	16-Ф19	891	1770	1235	936	318	450	620	1260	DTY1000-400
DSF一80F50	800×800	4	220	50		935	2090	1500	936	582	600	690	1320	DTY1000-600

用途

三通分料器 (A 、 B 型 ) 可直接將上部法蘭接在膠帶機頭部漏斗下部或其它設備下料接口處。 C 、 D 、 E 型三通分料器聯接方式同上，但其一般用在堆比重 ≤ 2.8t/m3 ，且磨損性較大，工作環境惡劣的條件下。其結構尺寸較大（襯板也較厚），所以重量大，使用時需根據實際情況另加支承。 A 、 B 、 C 、 D 、 E 型且通分料器均可實現物料的雙向切換及雙向分流。

動態

熱銷產品

DZSF直線振動篩

DZSF系列直線振動篩是由篩箱、篩框、振動電機、減振系統及座架等組成。直線振動篩是用振動電機作為振動源，固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動
立即了解?

DZSF直線振動篩
CZ系列倉壁振動器

CZ系列倉壁振動器(振打器)可用于清除各種倉壁、管道粘結物料，防止和排除各種料倉由于物料的內磨擦、潮解、帶電、成份偏析等原因引起的堵塞、搭拱現象。
立即了解?

CZ系列倉壁振動器
ZG系列慣性振動器

ZG系列慣性振動器可直接用于作為倉壁振動器且慣性振動器使用方便、結構簡單是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置。
立即了解?

ZG系列慣性振動器
GZ系列電磁振動給料機

GZ系列電磁振動給料機在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
立即了解?

GZ系列電磁振動給料機

男女啊啊啊视频在线观看,男人插女人逼的视频,久久久久久无码精品大片,国模GoGo无码人体啪啪,AV制服丝袜天堂福利AV,国产色欲AV精品一区二区,中文无码视频在线,大鸡巴操黑丝漏洞小骚逼,日本免费一区二区三区四区五区

振動給料機
振動輸送機
振動篩的專業制造商

陽極炭塊開槽機

倉壁振動器

給料機

振動篩

破碎機械

閘門機械

輸送設備

DSF電液動三通分料器

概述

特點

參數

用途

相關產品

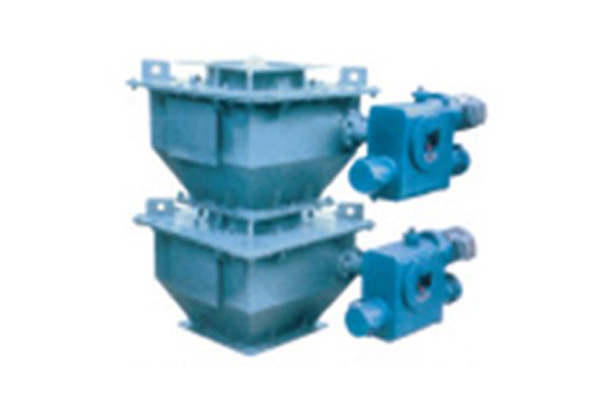

DYXF型電液動錐形雙層卸灰閥
